青贮饲料粉碎机

9HT多功能铡草机(青贮饲料粉碎机)是结合我国农村家畜家禽饲养多元化和动力配套的特点设计而成的一种新型饲料破碎机械。该机集铡草青贮粉碎为一体,运转平稳,生产效率高,多功能作业是当前我国农村家秸杆饲料,发展家畜家禽的理想工具。


适用范围

  用于铡切青(干)玉米秸秆、稻草等各种农作物秸秆及牧草的农业畜牧饲料加工机械。适合养殖牛,羊,马,鹿等牲畜。

铡草机







主要结构及工作原理

9HT多功能铡草机主要由喂入机构、铡切机构、抛送机构、传动机构、行走机构、防护装置和机架等部分组成。其各部分组成如下:

1)、喂入机构:主要由喂料台、上下曹锟、定刀片、定刀支承座组成

2)、铡切抛送机构:主要由动刀、刀盘、锁紧螺钉等组成

3)、传动机构:主要由三角带、传动轴、齿轮、万向节等组成

4)、行走机构:主要由地脚轮组成

5)、防护装置:由防护罩组成

由电机作为配套动力。将动力传递给主轴,主轴另一端的齿轮通过齿轮箱、万向节等将经过调速的动力传递给压草辊,当待加工的物料进入上下压草琨之间时,被压曹锟夹持并以一定的速度送入铡切机构,经高速旋转的刀具切碎后经出草口抛出机外。

另外一种是拖挂式的,也就是在拖拉机上拖挂的,是由柴油机为动力的。

 主要特点

● 钢结构机架,体积小,重量轻,移动方便。
● 设计保险装置,杜绝啃刀事故,整机安全可靠。
● 草辊传动轴选用万向联轴节,结构紧凑,运转灵活,拆装方便。
● 配套动力多样选择,电动机、柴油机、拖拉机都可配套,尤其对电力缺乏地区更为适宜。
● 刀片选用优质钢材,经特殊工艺精制而成,超强耐磨;采用高强度螺栓,使用安全可靠。
● 机壳选用加厚钢板连续焊接而成,整体模具成形,压制防伪商标,美观大方,经久耐用。
● 性价比优越,同等生产率的铡草机售价最低

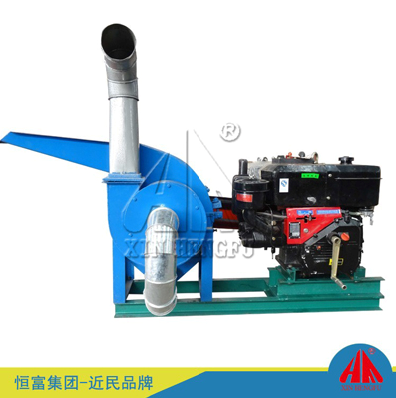

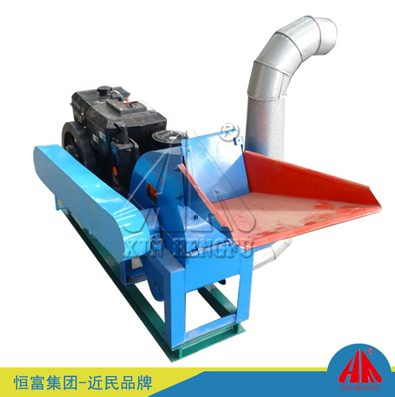

 铡草机实图

主要技术参数



项        目     9Z9A 9Z9A型拖挂式
配套动力 电机 功率(kW 15 -------
转速(r/min 1440 -------
拖拉机 传动型式 皮带传动 动力输出轴
柴油机 功率(马力) 25 2550
  动力输出轴转速(r/min ------- 540
  拖拉机挂接形式 ------- 拖挂架
外型尺寸 运输尺寸:长××高(mm 2620×1720×1850 2735×1800×1960
使用尺寸:长××高(mm 2620×2140×4110 3510×1800×4210
整机重量(㎏) 880 880
刀盘转速(r/min 500
刀片数(片) 3
设计动力传动轴键数 ------ 8
三 角 带 B3000五根 B1900四根



  生产效率

项 目 数 据
生产效率切草长度16mm,连续均匀喂入条件下 青玉米秸秆(含水率78%) 9 t/h
干玉米秸秆(含水率17%) 3.5 t/h
干稻草(含水率17%) 4 t/h
干麦秸(含水率17%) 3 t/h
干苜蓿(含水率20%) 3.5 t/h
切草长度 3片动刀 12,18,25,35(mm)
成品物料吹送距离 10~15(m)



多功能铡草机











使用注意事项



  1)铡草机作业时,安全防护设备必须齐全。

  2)操作人员要充分了解机器性能,严禁酒后、带病或过度疲劳时开机作业,工作时人和物不得靠近运转部位。

  3停止工作前,应先把变位手柄扳至0位,让机器空转2min左右,待吹净机内的灰尘、杂草后再停机

  4)铡草机的工作场地应宽敞,并备有防火器材。

  5)喂草时,操作者应站在喂料斗的侧面,严禁双手伸入喂料斗的护罩内。同时要严格防止木棒、金属物、砖石等误入机内,以免损机伤人。

  6)严禁刀盘倒转。

  7)铡草机必须在规定的转速下工作,严禁超速、超负荷作业。

  8)更换动、定刀片的紧固件时,必须用8.8级螺栓以及8级螺母,不得用低等级的螺栓、螺母代替。

  9)工作时如发现异常响声,应立即停机检查。检查前必须切断动力,禁止在机器运转时排除故障。

  10)物料喂入量应适当,过多易造成超载停转。当然也不能过少,过少会影响铡切效率。

维修与保养

  1、经常检查各紧固件有无松动,并予拧紧。

  2、加强对轴承座、联轴节、传动箱的维护保养,定时加注或更换润滑油、脂。

  3、对切割间隙可调的铡草机价格,要根据作物茎秆的粗细合理调整切割间隙,保证铡草机价格正常工作。

  4、发现刀片刃口磨钝时,应用油石对动刀片进行磨刃。

   5、每班作业完毕,应及时清除机器上的灰尘和污垢;每季作业结束后,应清除机器内杂物,在工作部件上涂上防锈油,置于室内通风干燥处。
